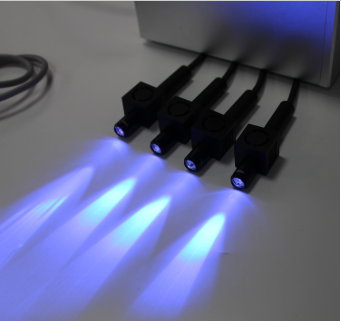

UVLED（紫外發光二極管）點光源在通信行業中具有廣泛的應用，主要得益于其高精度、快速響應、節能環保和小型化等優勢。以下是其在通信領域的主要應用方向：

1. 光纖制造與加工

光纖涂覆固化：UVLED點光源用于快速固化光纖外層的紫外敏感涂層（如丙烯酸酯樹脂），相比傳統汞燈，具有能耗低、無熱損傷、固化速度快等優勢，確保光纖的機械強度和長期穩定性。

光纖連接器粘接：在光纖活動連接器（如LC、SC等）的組裝過程中，UVLED可精準固化膠水，提高連接器的插拔壽命和光學性能。

2. 光通信器件封裝

光模塊封裝：在高速光模塊（如100G/400G）的制造中，UVLED用于固化激光器（LD）、光電探測器（PD）等關鍵部件的粘接膠，確保器件在高頻振動環境下的可靠性。

光學透鏡固定：在硅光（SiPh）芯片或PLC分路器中，UVLED固化技術用于精準固定微透鏡或光纖陣列，減少光路偏移，降低插入損耗。

3. 紫外光通信（UVLC）

非視距通信：深紫外LED（UVC波段，200-280nm）可用于特殊環境下的短距離通信，如軍事保密通信、水下傳感器網絡(luò )等。紫外光在大氣中散射性強，可繞過障礙物實現非直視通信，且抗干擾能力強。

抗電磁干擾通信：在強電磁干擾環境（如變電站、雷達站）中，紫外光通信不受傳統無線電干擾，適合應急通信或保密數據傳輸。

4. 光刻與微納加工

光子集成電路（PIC）制造：UVLED點光源可用于直寫光刻技術，制作光柵、波導等微納結構，相比激光光源成本更低，更適合大規模生產。

柔性電路板加工：在高頻通信電路（如5G毫米波天線）的制造中，UVLED用于固化柔性基板上的保護層或絕緣材料，確保高頻信號傳輸的穩定性。

5. 光纖檢測與維護

缺陷檢測：通過UVLED激發光纖涂覆層中的熒光物質，可快速定位微裂紋或污染點，提高故障檢測效率。

清潔度驗證：在光器件組裝過程中，UVLED照射可顯影有機污染物，確保光學表面的潔凈度，符合行業標準（如Telcordia GR-468）。

未來發展趨勢

更高功率UVLED：提升UVC波段的輸出功率，以延長紫外光通信距離。

智能集成化：結合MEMS技術，實現可調諧UVLED光源，用于動態光路校準。

量子通信應用：探索UVLED作為單光子源在量子密鑰分發（QKD）中的潛在用途。

UVLED點光源憑借其高效、精準、環保等特性，正在推動通信行業向更高性能、更小體積、更低能耗的方向發展。
