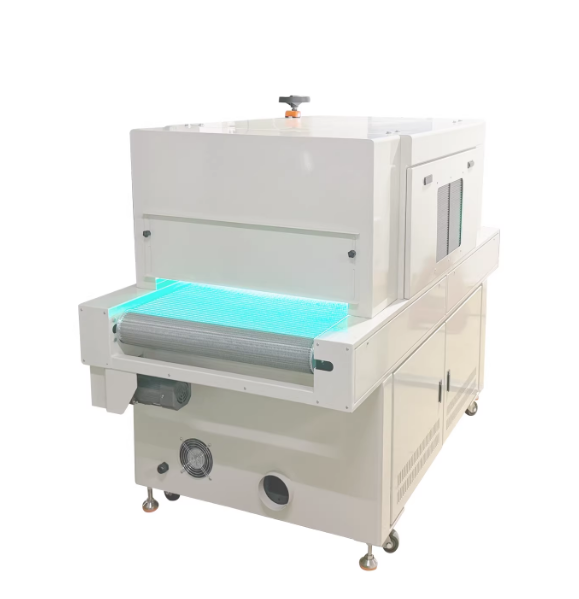

在PCB線路板行業中，硅膠UV改質機為精密器件封裝工藝帶來了革命性改進。PCB板上眾多敏感元器件（如BGA芯片、傳感器模塊）需要硅膠進行灌封保護，但未經處理的硅膠表面具有極強的疏水性，與環氧基板或阻焊層的粘接力極差。通過硅膠UV改質機的精準照射，能有效打破硅膠分子鏈的Si-CH3鍵，生成極性硅羥基（Si-OH），使其表面能大幅提升。這一處理使硅膠灌封材料與PCB基材形成化學鍵合，顯著增強界面附著力，有效防止潮氣滲透和應力開裂，極大提升了封裝可靠性和產品壽命。
應用硅膠UV改質機的工藝關鍵在于精準的能量控制與均勻處理?，F代PCB板上的灌封區域往往小而密集，需要硅膠UV改質機配備精密光路和定位系統，確保紫外能量精確作用于目標區域而不影響周邊元件。設備的能量管理系統需根據硅膠類型、厚度和固化要求進行精準調節，既要保證足夠的改性深度，又要避免過度照射導致材料老化。在高速生產線上，與點膠機聯動的硅膠UV改質機可實現“涂膠-改性-固化”的全自動處理，確保每個產品的一致性。
隨著電子產品向小型化、高密度發展，硅膠UV改質機在PCB行業的應用價值日益凸顯。它不僅解決了傳統底涂工藝帶來的污染和效率問題，更為實現超薄封裝、三維堆疊等先進技術提供了關鍵工藝支持。采用專業硅膠UV改質機處理過的封裝產品，在耐濕熱循環、抗機械沖擊等可靠性測試中表現優異，已成為高端PCB制造中提升產品質量等級的重要技術手段。
